CT-512M 耐火爐試驗機



1.       適用範圍

本耐火試驗爐CT-525M,針對CNS7184第9.6節防火性試驗,試驗法依據 CNS 11227。

2.       試樣規格

1.          鋼製推門。

2.          高度模矩 / 2100㎜。

3.          寬度模矩 / 1200㎜。

4.          門樘深進 / 50~120㎜。

5.          許可差依 CNS 7184之7.3節。

3.       結構功能

1.          使用電源:220V . 60HZ . 3∮ .5A。

2.          體積:全寬2860×全深1000×全高3075(㎜)。

3.          重量:850㎏。

4.          燃燒源為柴油。上油箱容量:60公升。

5.          下油箱容量:50公升。

6.          九點俱有0.75級以上性能之CA熱電偶,並封入護管內。

7.          十二點外溫測溫K-type熱電偶。

8.          自動點火頭13組。

9.          燃燒頭13組。

10.      爐內隔襯耐熱板可耐熱1200℃。

11.      風車220V×1∮×52W×4P×2台。

12.      全系統控制及調節構件。

13.      電腦程式控制總成。

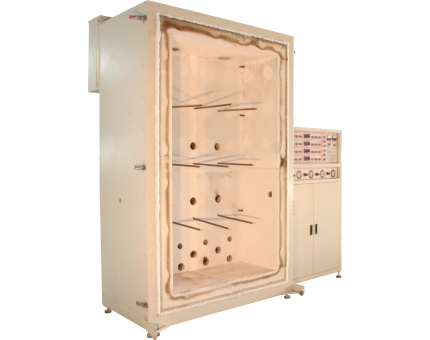

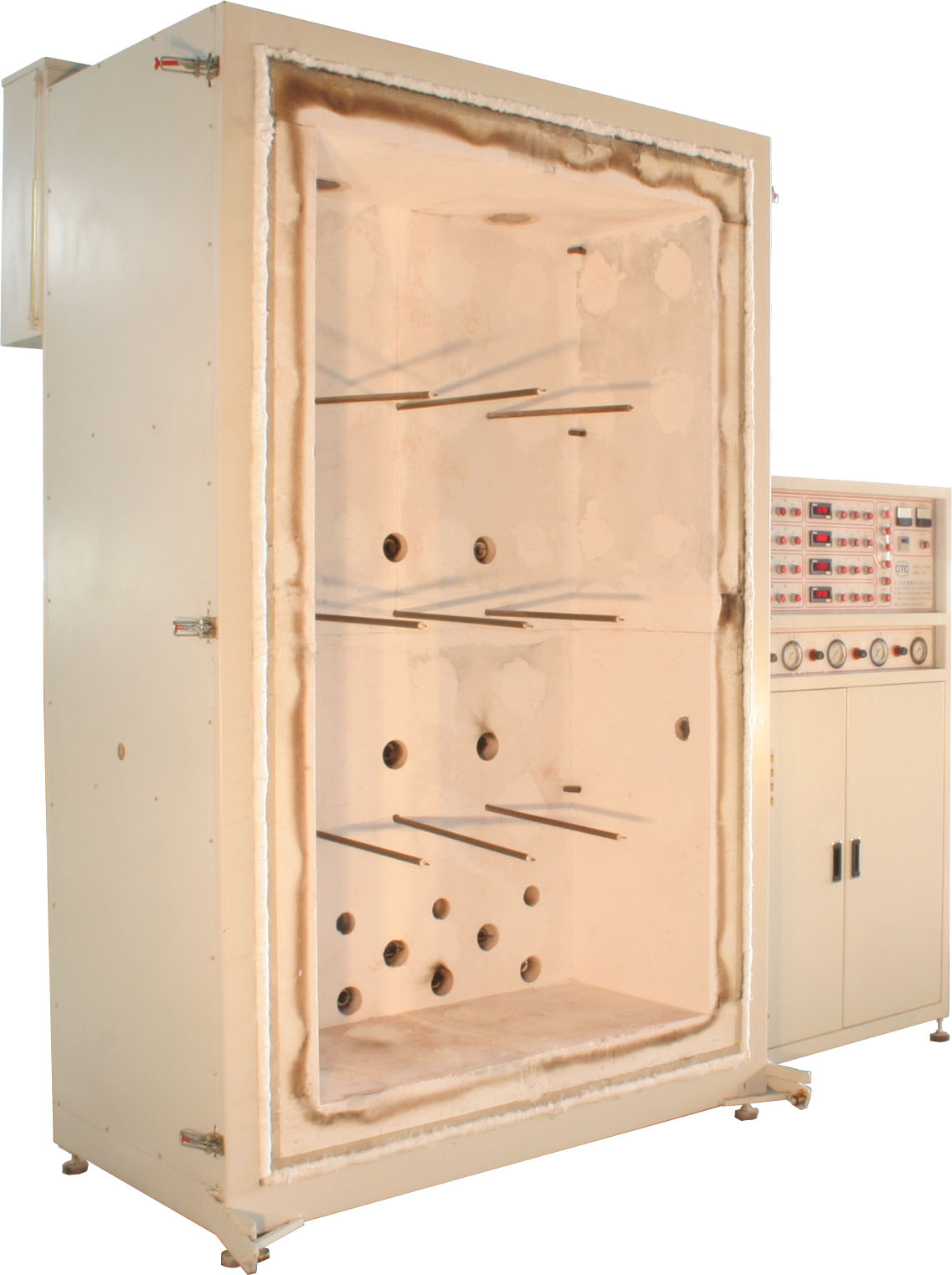

4.       外觀圖示說明

1.          耐火試驗爐本體

2.          控制電腦:測試、設定顯示控制台。

3.          測試門按裝位置。

4.          快速試樣按置框。

5.          油桶:容量60公升

6.          爐內測溫棒:計內上三支.內中三支.內下三支計九支

7.          電源入口:接220VAC、60HZ、3∮電流。

8.          空壓源入口:5㎏f/㎝2×3HP以上。

9.          壓板:按裝測試門用壓桿及壓塊。電控面板:啟用、點火、供燃、回油、閘開關、調壓…等顯示控制。
