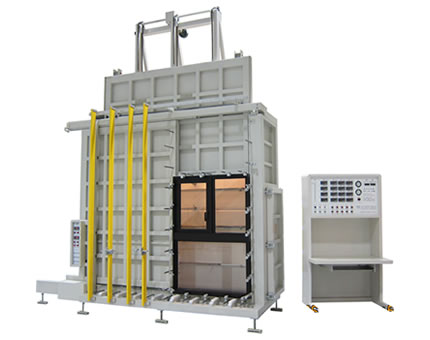

CT-324M 風雨試驗機

CT-324M測試產品

本風雨試驗機依據客戶要求製做,提供鋁合金門、窗做為風雨性能試驗之用。除鋁合金材以外之任何材料製成之門、窗或牆板,在容許尺度範圍內均可以此試驗機執行測試。



CT-324M適用標準與尺度



ASTM、CNS、GB、ISO、JIS….等世界各工業標準大致均可適用。



最大測試尺度 W2400㎜ × H2400㎜
最小測試尺度 W900㎜ × H1000㎜。
試體容許厚度 40㎜ ~ 200㎜
試艙尺度 ≒W2630㎜× H2720㎜× D1000㎜
試框架 ≒W3850㎜× H3300㎜× D250㎜



CT-324M風雨試驗機功能

一、抗風壓性能試驗

壓力差可達±7000Pa

送抽風量:23M3/min

快捷式按裝測定器,並可任意歸零

變形試驗,分階段加壓時可以電動旋鈕自由調整

試驗壓力可以電動按鈕,迅速改變正壓或負壓

反復試驗可以由脈動控制器設定控制

二、CT-324M氣密性試驗

壓力差可達±1000Pa

最大量測風量:277m3/hr

低壓力差量測,流量穩定

壓力差及通氣量由數位顯示表直接讀取

可分段式加壓或恆定式加壓,測定其通氣量

三、CT-324M水密性試驗

加壓方式可以穩定加壓(靜態壓)或脈動加壓

靜態壓力差可達:±7000Pa,脈動壓力差可達±2500Pa

向試體全面均勻噴霧

噴水量15 ~ 30L/min可自由設定

四、CT-324M外觀標示 (俯視圖、前視圖)

CT-324M俯視圖
CT-324M前視圖
